Scala Manuale Aci Svezia

Possibile anche su misura?

Descrizione

Scala retrattile manuale a fisarmonica in acciaio stampato, con zincatura trivalente cromo III ad alta resistenza. Cassonetto e cornice di sostegno verniciati di colore bianco

(RAL 9003).

Completa di:

• nr. 1 serratura con cricchetto in ferro

• nr. 1 pannello in truciolato di pioppo di prima scelta grezzo (non verniciato bianco), spessore 16 mm certificato a bassissima emissione di formaldeide (classe E1)

• nr. 2 maniglioni di sbarco superiori zincati

• nr. 1 corrimano telescopico a destra salendo (nelle misure 70×50, 70×60, 70×70 non viene fornito)

• nr. 1 bastone apriscala

• nr. 4 staffe di fissaggio zincate ad “L”

• nr.1 tubino terminale di appoggio che rende più stabile la scala

•nr. 2 molle con doppio anello di chiusura.

Il cassonetto è in lamiera spessore 1,2 mm; leve e gradini in lamiera spessore 1,5 mm.

La cornice di sbordo del cassonetto occupa all'incirca tre centimetri di spazio in più su ogni lato inferiore del foro. Verificare la disponibilità di spazio libero presente per poter installare correttamente il prodotto.

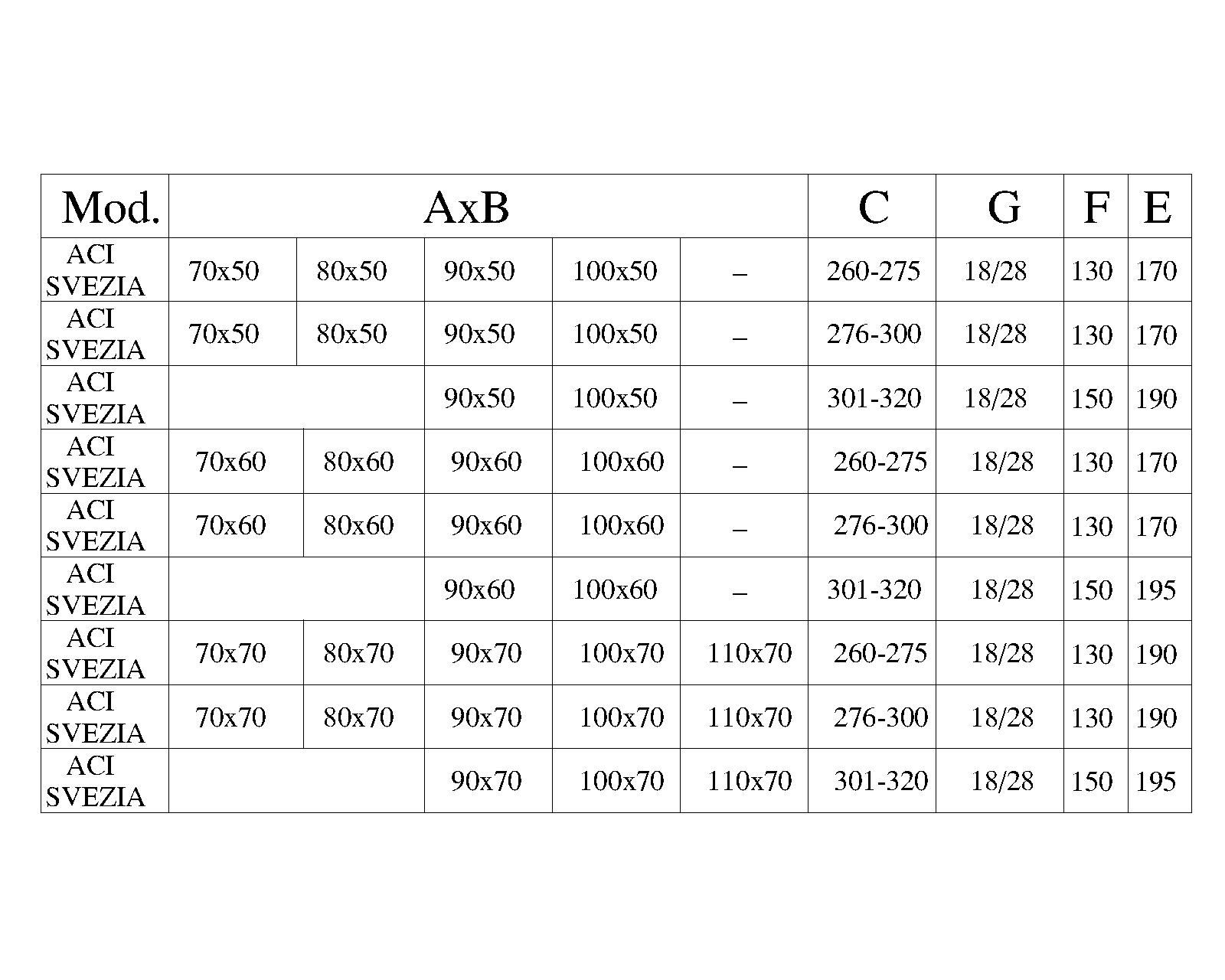

Le misure proposte nella tabella si intendono come misure nette del foro (completamente intonacato e finito).

Il pacco scala è zincato (non verniciato).

L'altezza pavimento-sotto soffitto massima raggiungibile per il modello "Aci Svezia" è di max 320 cm. (nelle misure botola compatibili).

Verificare le misure proposte nella tabella in alto a destra.

La lunghezza minima per il modello "Aci svezia" è di 70 cm (foro luce netto), mentre la larghezza minima è di 50 cm (foro luce netto) nelle misure standard.

A richiesta, con supplemento è possibile realizzare un foro botola di cm. 69x48.

ATTENZIONE: Per scale con spessore del solaio superiore a 28 cm, verificare l'opzione "Scala con solaio su misura" e/o "Scala con cartongesso".

A richiesta

• pannello in multistrato di pioppo di prima scelta (non verniciato), spessore 15 mm certificato a bassissima emissione di formaldeide (classe E1- CARB PHASE 2)

• pannello coibentato (pellicola isolante)

• serratura con chiave

• guarnizione di chiusura tra cassonetto e pannello

• corrimano sinistro (nelle misure 70x50, 70x60 e 70x70 non viene fornito)

• maniglioni di sbarco verniciati di colore bianco

F.A.Q.

Il modello "Aci svezia" può essere utilizzato per ambienti esterni?

No. Solo il modello per "accesso a coperture", dotato di cupola in lamiera zincata, si adatta a questo utilizzo.

Le scale retrattili sono installabili in ambienti di lavoro?

Sì, se utilizzata da tecnici preposti a controlli e manutenzione di locali tecnici e/o vani ascensori.

Il modello "aci svezia" può essere motorizzato?

No.La motorizzazione è prevista solo con il modello in alluminio, avente un'altra struttura.

Quanto spazio devo lasciare libero al piano superiore per poter permettere l'agganciamento della scala?

Si necessita di all'incirca 60/65 cm di spazio libero in altezza e di all'incirca 12 cm per i lati della lunghezza (al fine di poter agganciare le staffe di fissaggio zincate in totale sicurezza).

Si possono installare le barre filettate nei lati della larghezza e non della lunghezza?

Se vi sono problemi di ingombro oppure ostacoli al piano superiore, è possibile modificare la posizione delle barre filettate. In questo caso viene richiesto l'invio di foto del cantiere che mostrano la situazione dello stesso.

Quando si deve verniciare il pannello in legno?

Dopo l'installazione della scala, acquistando colore idoneo per legno. Il pannello non viene mai verniciato dalla ditta Fantozzi scale.

Come deve essere il foro del solaio per poter permettere il fissaggio della scala?

Con le misure riportate in tabella, si intende un foro luce netto, completamente intonacato e finito. Ad esempio, se si ordina una scala 90x70, il foro del solaio deve essere esattamente 90 cm di lunghezza e 60 cm di larghezza. Oltre a ciò, il foro deve essere completamente in squadro, ovvero deve presentare tutti e quattro i lati del foro uguali ed allo stesso livello.

Ho un potenziale ostacolo di fronte alla botola (ad esempio una porta). Sarebbe possibile ottenere le misure degli ingombri della scala?

Certamente. Nel caso in cui vi sia una situazione particolare (come ad esempio una porta posta nelle vicinanze, una rampa di scale posta al di sotto del foro etc.) possiamo verificare tramite l'utilizzo di specifici disegni tecnici dove andrà a ruotare e ad appoggiare la scala. In questo caso è necessario inviare obbligatoriamente al nostro ufficio tecnico foto dettagliate della situazione. Verrà poi valutata la fattibilità del progetto tramite le misure inviateci dal cliente.

Quale sarebbe l'altezza pavimento-sotto soffitto massima che può raggiungere una scala manuale "aci svezia"?

L'altezza pavimento-sotto soffitto massima per il modello "aci svezia" è di 320 cm. (ad esclusione delle misure botola 70x50, 80x50,70x60,80x60, 70x70, 80x70). Per altezze superiori optare per i modelli pieghevoli (ACI 3 o ACI 4).
